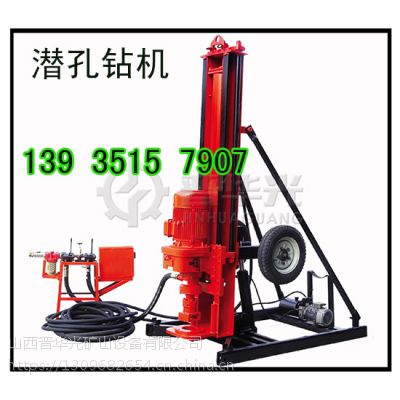

YQ70型电动潜孔钻机

是一种新型节能、高效凿岩设备，广泛地适用于中、小型矿山及筑路、***、水利和石方工程中的大直径炮孔凿岩作业，也是露天矿山前期开采***的凿岩设备，尤其适用于其它钻车无法正常作业的凹凸崎岖地势。该机结构紧凑、操作方便、凿速快、效***，整机可拆性好，搬运极为方便。

技术参数：

型号 　　YQ70 　　

钻孔直径 　　φ60-80mm 　　

适用岩石（普氏硬度）≥20 　　

钻孔深度 　　≥15m 　　

钻具回转速度 110r/min 　　

使用气压 　　0.5-0.7Mpa 　　

耗气量 　　≥3.5m3/min 　　4

气缸直径 　　90mm 　　

推进有效行程 1070mm 　　

推进力   3600N 　　

功率 　　3kW 　　

电压 　　380V 　　

额定转速 　　1410r/min 　　

钻杆外径 　　φ42mm 　　

钻杆长度 　　1025mm 　　

主机外型尺寸 1740×260×420mm 　　

整机重量 　　220kg

使用方法

(一)钻机的安装和准备
1、准备好凿岩洞室，其洞室规格可 根据凿孔的 方法确定，一般开凿水平孔时其洞室高度2.6-2.8米，凿上向孔，下向孔或倾斜孔时其洞室宽度为2.5米，高度为2.8-3米。
2、将气水管路、照明线路等引至工作面附近待用。
3、按孔为设计的要求，将支柱架设牢固。支柱的上下两端要垫上木板，在将横轴和卡环按照一定的高度和方向装在支柱上，利用手摇绞车将机器提起，按所需的角度固定在支柱上，然后调整钻机的孔向。

(二)作业前的检查
1、开始工作时，应仔细检查气水管路是否连接牢固，有没有漏气漏2、检查注油器内是否已经装满机油。
3、检查各部分的 螺钉、螺帽、接头等处是否已经拧紧，立柱是否确实顶得很牢固。

(三)凿孔作业程序
　开孔时，先起动电动机，待转运正常后扳动操纵器的推进手把。使其得到适当的推进力，然后再扳动控制冲击器的手把到工作位置。凿岩工作以后，可以打开水阀，使气水混合物保持在有适当的比例。进行正常的凿岩工作。当推进工作使缷杆器移动到与托钎器相碰时，为钻完一根钻杆。要停止电动机运转和停止给冲击器送气、送水、把叉子插到托钎器的钻杆槽中，使电机反转滑板后退，使接头与钻杆脱开，再接***根钻杆，按此下你循环连续工作。
